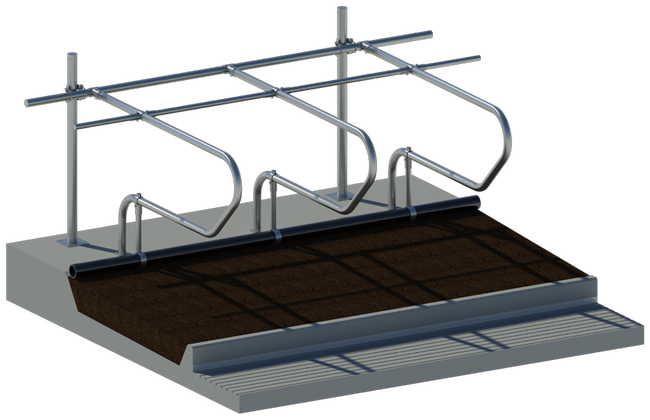

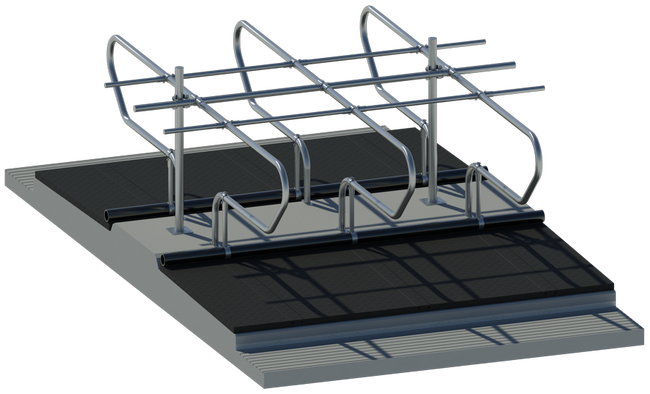

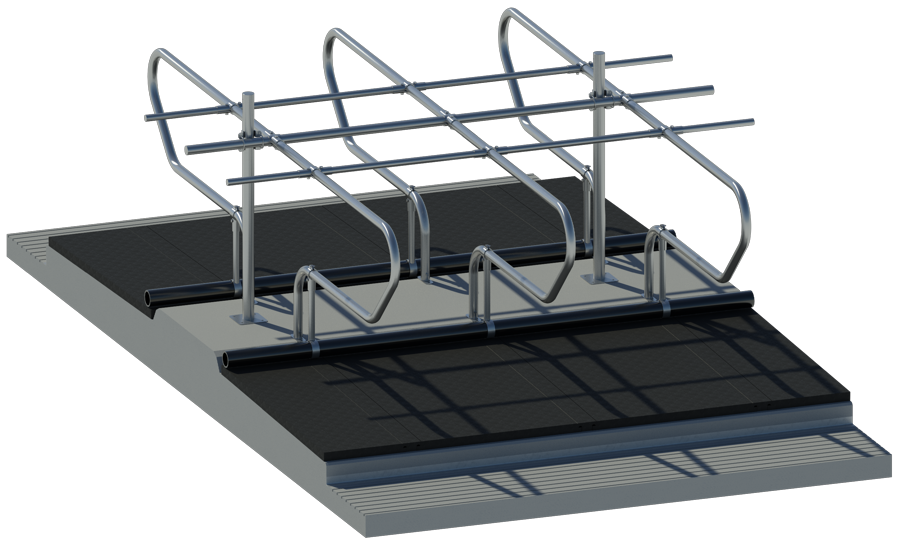

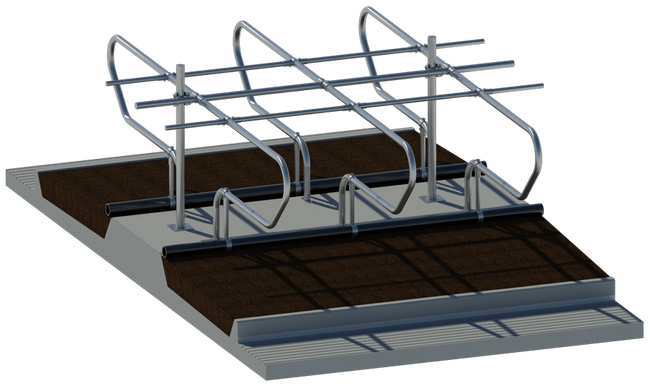

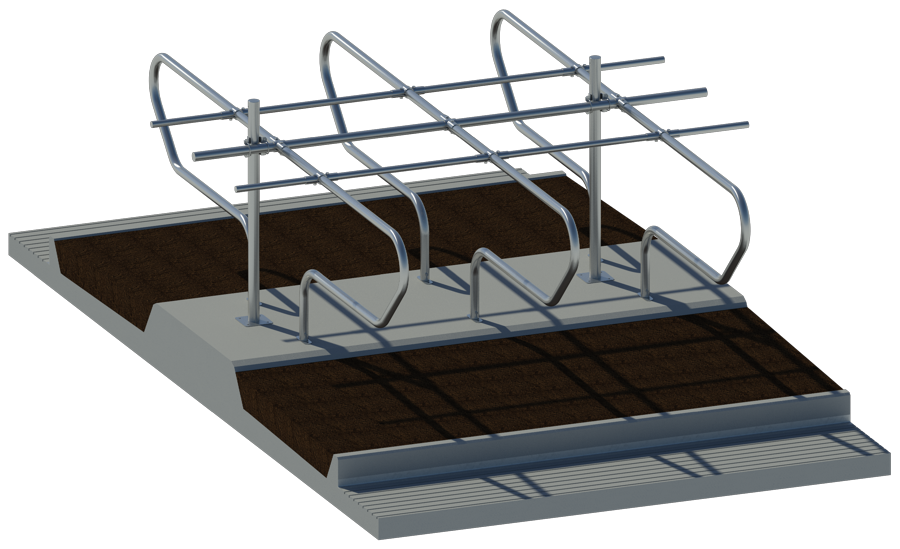

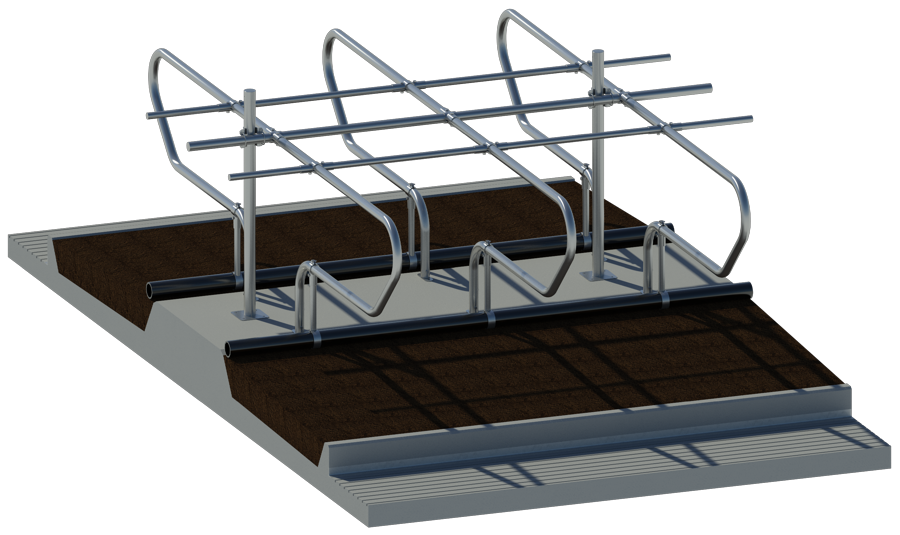

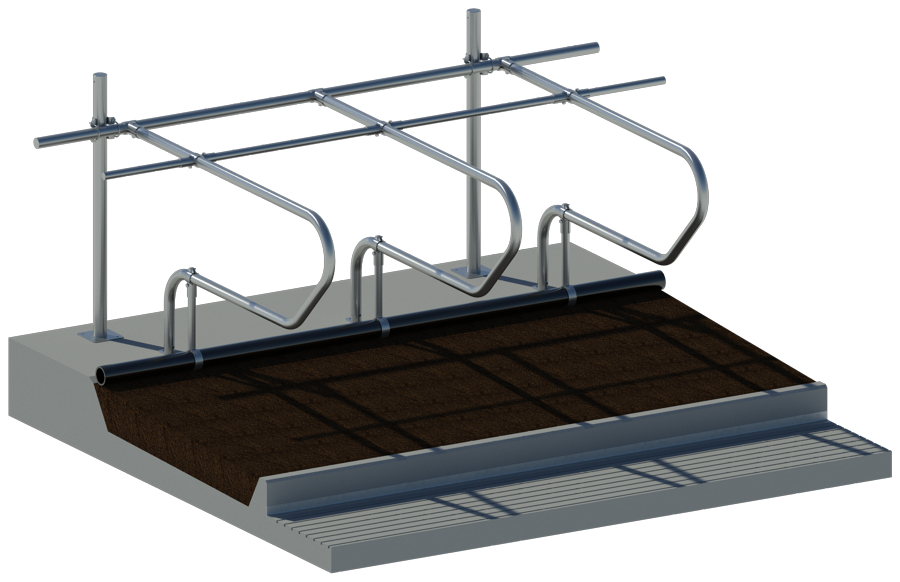

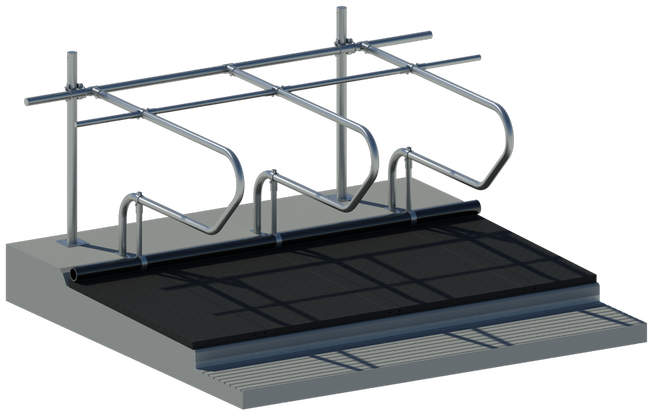

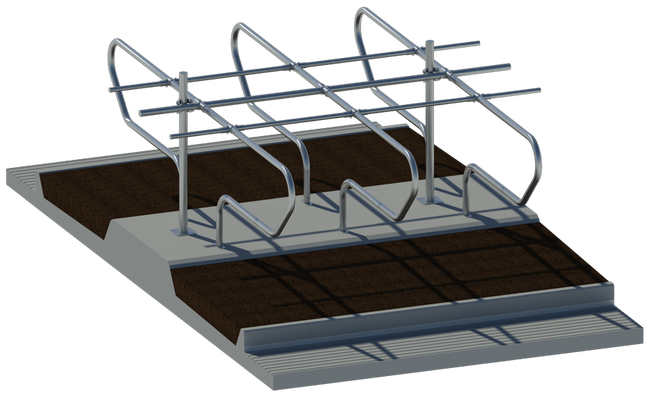

OZBD 25B P
OZBD 25B P
- varianty zábrany
- OZBD 25B
- Kód zboží:
- F101125BP
Stejný osvědčený tvar zábran jako ZBDV 25 má i typ OZBD 25B, který lze instalovat až po dokončení podlahových betonů. Nosné sloupky a nohy oblouků se upevňují k podlaze pomocí chemických… více informací
Stejný osvědčený tvar zábran jako ZBDV 25 má i typ OZBD 25B, který lze instalovat až po dokončení podlahových betonů. Nosné sloupky a nohy oblouků se upevňují k podlaze pomocí chemických kotev.
|
Typ boční zábrany |
OZBD 25 B |
||
|
Plemeno |
Holštýn |
České strakaté |
Jersey |
|
Celková délka boxu ke zdi (A) |
280 |
280 |
272 |
|
Délka 2 boxů proti sobě od zadní hrany (A´) |
500 |
500 |
x |
|
Vzdálenost od montované prsní opěry k zadní hraně (B) |
175 |
175 |
165 |
|
Šířka boxů na osu (C) |
120 |
120 |
112 |
|
Výška montované prsní opěry nad povrchem lože (D) |
11 |
11 |
11 |
|
Vzdálenost spodní hrany spodní trubky od povrchu lože (E) |
50 |
x |
x |
|
Výška spodní hrany šíjové zábrany od povrchu lože (F) |
120 |
x |
x |
|
Vodorovná vzdálenost mezi zadní hranou šíjové zábrany a zadní hranou lože při šíjové zábraně v ose horní trubky zábrany (G = B) |
175 |
175 |
165 |
|
Vodorovná vzdálenost mezi zadní hranou šíjové zábrany a zadní hranou lože při šíjové zábraně na horní trubce zábrany (G = B - 5) |
180 |
180 |
170 |
|
Výška zadního obrubníku (H) |
20 |
20 |
15 |
|
Šířka zadního obrubníku (I) |
8 - 12 |
||
|
Odsazení oblouku boční zábrany od zadního obrubníku |
30 |
||
|
Výška oblouku boční zábrany |
750 |
||
|
Délka oblouku boční zábrany |
217 |
||
|
Možnost dodatečné montáže |
ANO |
||
Pozn.: veškeré rozměry jsou v cm.
