ZBDV 22B P
ZBDV 22B P
- varianty zábrany
- ZBDV 22B
- Kód zboží:
- F101V22BP

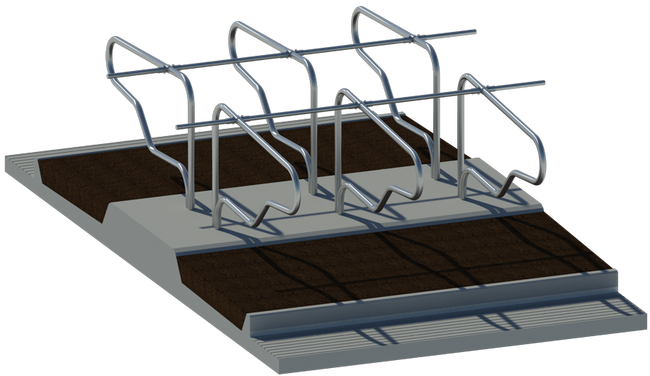

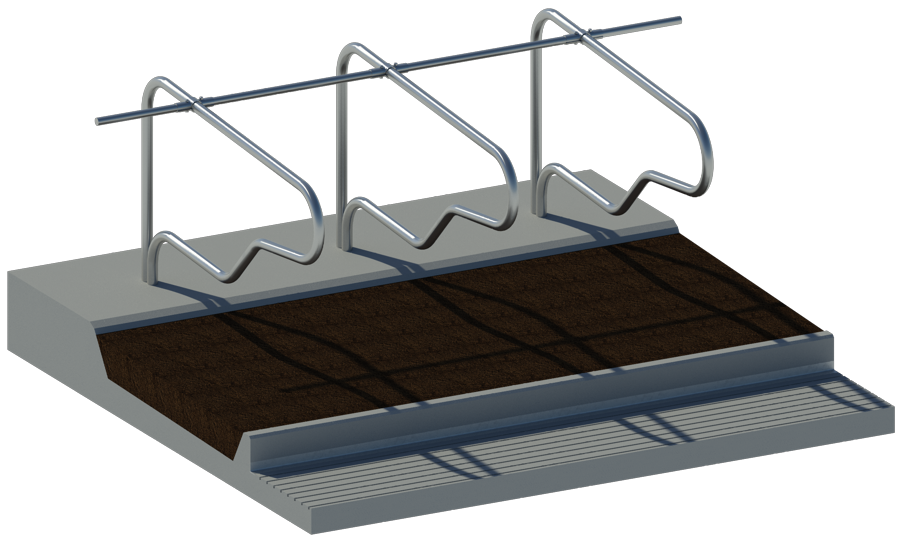

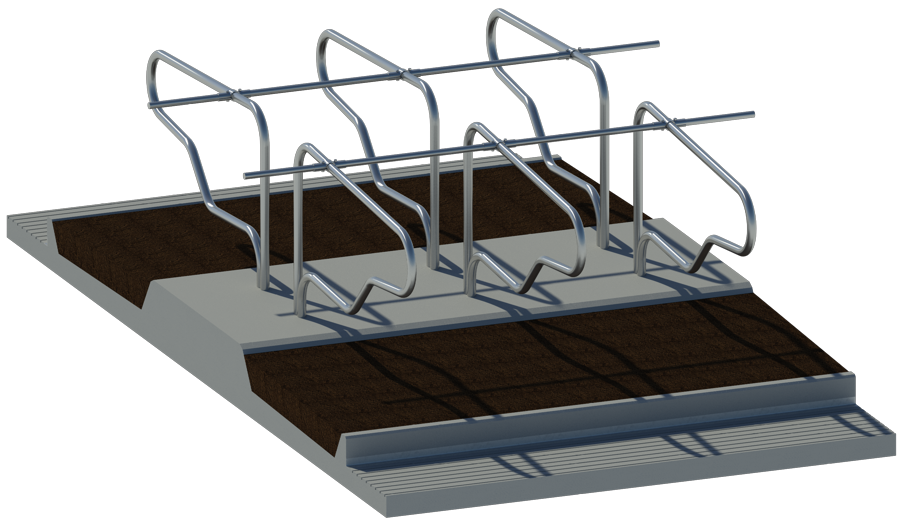

Boční zábrana ZBDV 22B se používá při rekonstrukci stájí, kde není dostatečná délka boxu, protože umožňuje šikmé zalehnutí zvířat. Tento typ se instaluje do betonu, v bateriích zábran pro velké… více informací
Boční zábrana ZBDV 22B se používá při rekonstrukci stájí, kde není dostatečná délka boxu, protože umožňuje šikmé zalehnutí zvířat. Tento typ se instaluje do betonu, v bateriích zábran pro velké dojnice.
|
Typ boční zábrany |
ZBDV 22 B* |
||
|
Plemeno |
Holštýn |
České strakaté |
Jersey |
|
Celková délka boxu ke zdi (A) |
280 |
280 |
240 |
|
Délka 2 boxů proti sobě od zadní hrany (A´) |
520 |
500 |
x |
|
Vzdálenost od montované prsní opěry k zadní hraně (B) |
180 |
180 |
170 |
|
Šířka boxů na osu (C) |
120 |
120 |
112 |
|
Výška montované prsní opěry nad povrchem lože (D) |
x |
x |
x |
|
Vzdálenost spodní hrany spodní trubky od povrchu lože (E) |
30 |
25 |
15 |
|
Výška spodní hrany šíjové zábrany od povrchu lože (F) |
118 |
113 |
103 |
|
Vodorovná vzdálenost mezi zadní hranou šíjové zábrany a zadní hranou lože při šíjové zábraně v ose horní trubky zábrany (G = B) |
175 |
175 |
165 |
|
Vodorovná vzdálenost mezi zadní hranou šíjové zábrany a zadní hranou lože při šíjové zábraně na horní trubce zábrany (G = B - 5) |
180 |
180 |
170 |
|
Výška zadního obrubníku (H) |
20 |
20 |
15 |
|
Šířka zadního obrubníku (I) |
8 - 12 |
||
|
Odsazení oblouku boční zábrany od zadního obrubníku |
30 |
||
|
Výška oblouku boční zábrany |
960 |
||
|
Délka oblouku boční zábrany |
204 |
||
|
Možnost dodatečné montáže |
NE |
||
Pozn.: veškeré rozměry jsou v cm.
