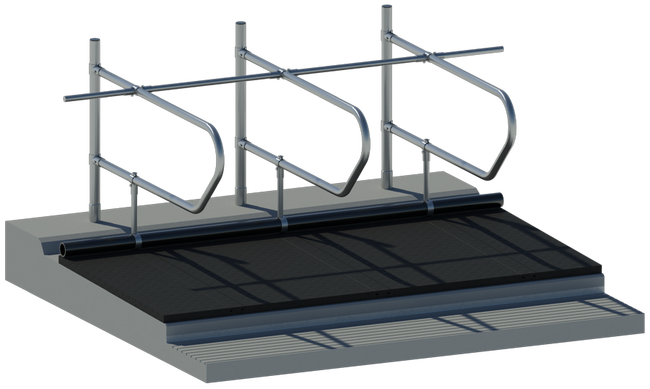

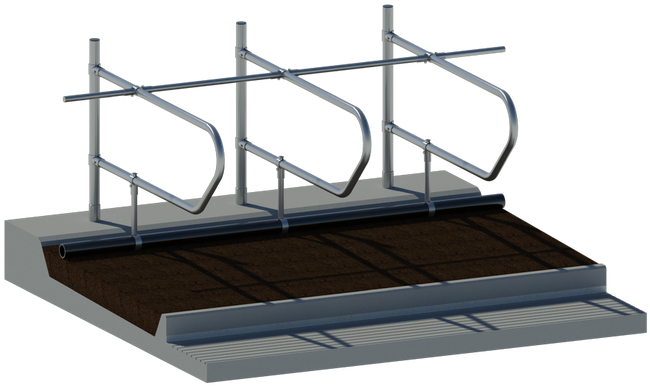

ZBDV 26 P
ZBDV 26 P
- varianty zábrany
- ZBDV 26
- Kód zboží:
- F1010V26P

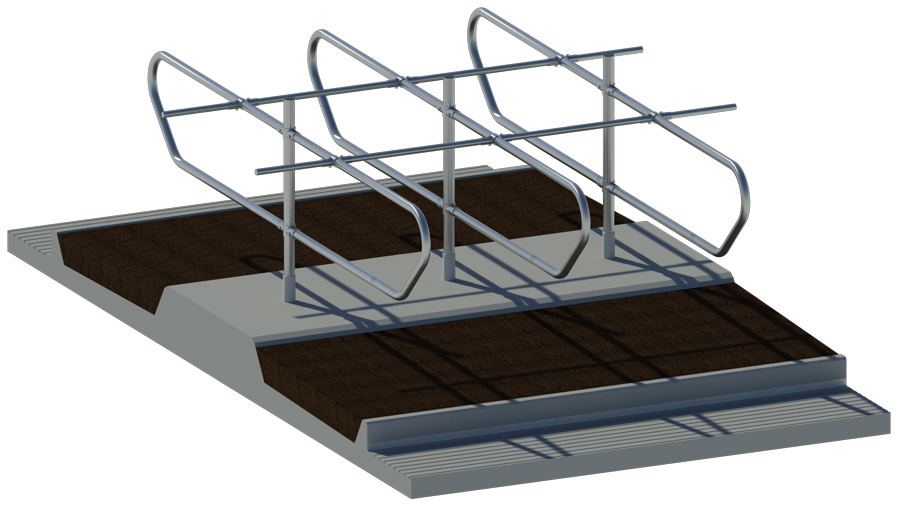

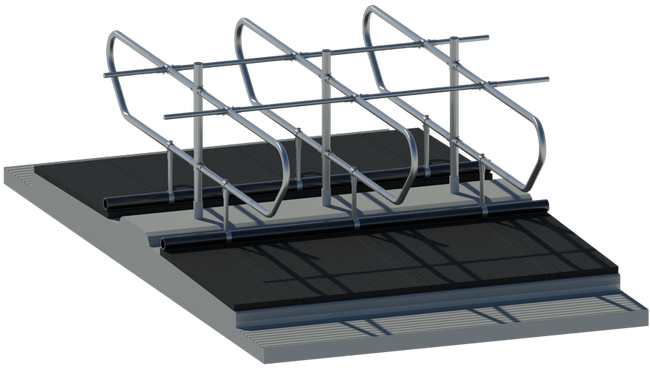

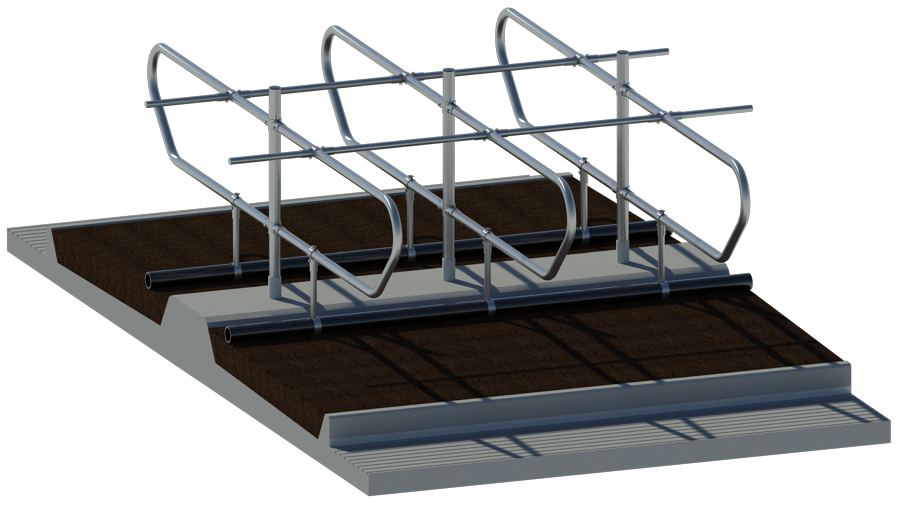

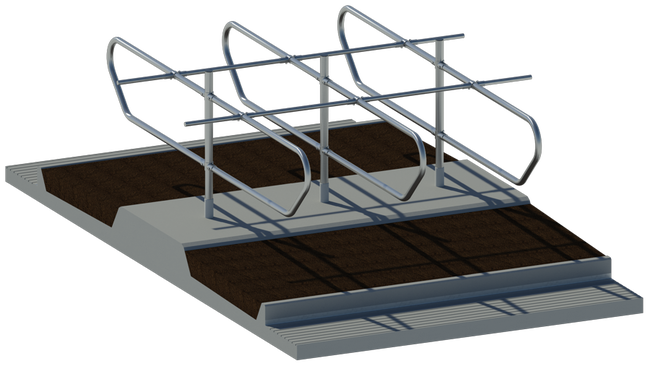

Třetí typ boxových zábran stejného tvaru označený jako ZBDV 26 se upevňuje na zabetonované sloupky a lze je uspořádat ve dvou řadách proti sobě nebo jen v jedné řadě podél boční stěny stáje. … více informací
Třetí typ boxových zábran stejného tvaru označený jako ZBDV 26 se upevňuje na zabetonované sloupky a lze je uspořádat ve dvou řadách proti sobě nebo jen v jedné řadě podél boční stěny stáje.
|
Typ boční zábrany |
ZBDV 26 |
||
|
Plemeno |
Holštýn |
Česká straka |
Jersey |
|
Celková délka boxu ke zdi (A) |
280 |
280 |
260 |
|
Délka 2 boxů proti sobě od zadní hrany (A´) |
503 |
503 |
x |
|
Vzdálenost od montované prsní opěry k zadní hraně (B) |
175 |
175 |
165 |
|
Šířka boxů na osu (C) |
120 |
120 |
112 |
|
Výška montované prsní opěry nad povrchem lože (D) |
11 |
11 |
11 |
|
Vzdálenost spodní hrany spodní trubky od povrchu lože (E) |
50 |
45 |
35 |
|
Výška spodní hrany šíjové zábrany od povrchu lože (F) |
120 |
115 |
105 |
|
Vodorovná vzdálenost mezi zadní hranou šíjové zábrany a zadní hranou lože při šíjové zábraně v ose horní trubky zábrany (G = B) |
175 |
175 |
165 |
|
Vodorovná vzdálenost mezi zadní hranou šíjové zábrany a zadní hranou lože při šíjové zábraně na horní trubce zábrany (G = B - 5) |
180 |
180 |
170 |
|
Výška zadního obrubníku (H) |
20 |
20 |
15 |
|
Šířka zadního obrubníku (I) |
8 - 12 |
||
|
Odsazení oblouku boční zábrany od zadního obrubníku |
30 |
||
|
Výška oblouku boční zábrany |
750 |
||
|
Délka oblouku boční zábrany |
217,5 |
||
|
Možnost dodatečné montáže |
ANO |
||
Pozn.: veškeré rozměry jsou v cm.
