ZBJ 25 vel. M
ZBJ 25 vel. M

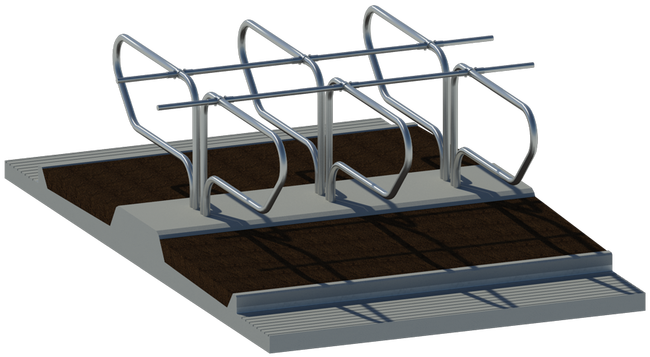

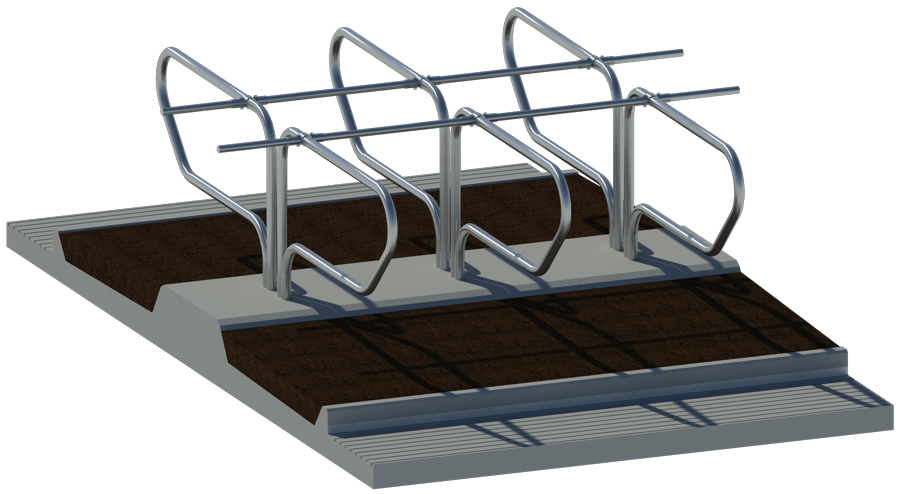

- varianty zábrany

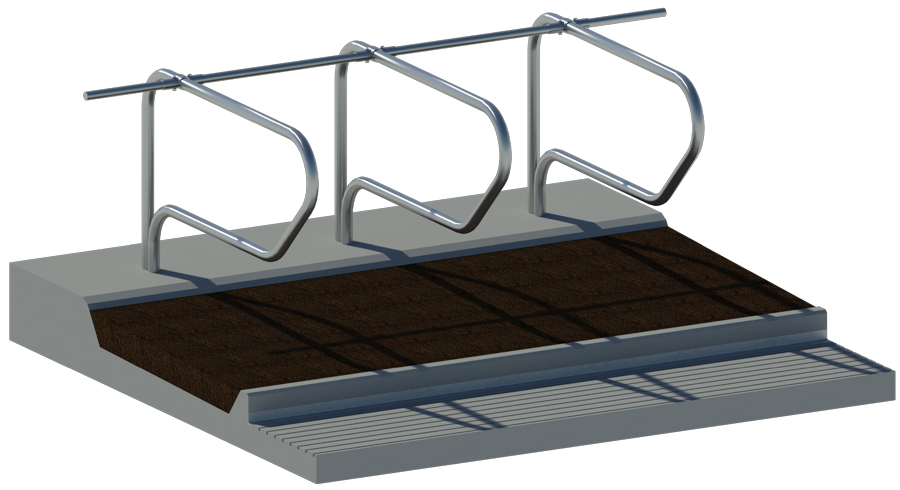

- ZBJ 25 vel. M
- Kód zboží:
- F103S251P
Zábrana boční ZBJ 25 velikost M se používá ve stájích pro jalovice od 13 do 18 měsíců, instaluje se do betonu. Pozn.: veškeré rozměry jsou v cm. více informací
Zábrana boční ZBJ 25 velikost M se používá ve stájích pro jalovice od 13 do 18 měsíců, instaluje se do betonu.
|
Typ boční zábrany |
ZBJ 25 Vel. M |
|
Kategorie jalovic |
13 - 18 měsíců |
|
Celková délka boxu ke zdi (A) |
245 |
|
Délka 2 boxů proti sobě od zadní hrany (A´) |
420 |
|
Vzdálenost od betonové prsní opěry k zadní hraně (B) |
165 |
|
Šířka boxů na osu (C) |
110 |
|
Výška betonové prsní opěry nad povrchem lože (D) |
7,5 |
|
Vzdálenost spodní hrany spodní trubky od beton. prsní opěry (E) |
35 |
|
Výška spodní hrany šíjové zábrany od betonové prsní opěry (F) |
105 |
|
Vodorovná vzdálenost mezi zadní hranou šíjové zábrany a zadní hranou lože při šíjové zábraně v ose horní trubky zábrany (G = B) |
165 |
|
Vodorovná vzdálenost mezi zadní hranou šíjové zábrany a zadní hranou lože při šíjové zábraně na horní trubce zábrany (G = B - 5) |
160 |
|
Výška zadního obrubníku (H) |
15 |
|
Šířka zadního obrubníku (I) |
8 - 12 |
|
Odsazení oblouku boční zábrany od zadního obrubníku |
30 |
|
Výška oblouku boční zábrany |
75 |
|
Délka oblouku boční zábrany |
175 |
|
Možnost dodatečné montáže |
NE |
Pozn.: veškeré rozměry jsou v cm.
